72.5~252kv组合电器

一、zf23-72.5/126 kv gis

1、产品介绍

本产品可用于110 kv交流电力系统中的各种发电厂和变电站。特别适合在用地紧张的城市变电站、企业变电站、山区水电站和污秽严重的地区使用。

本gis中,所有元件均为三相共筒结构。可以通过套管与架空线连接,也可以与电力电缆或变压器套管直接连接。一般包括进线间隔、出线间隔、测量和保护间隔等,它可根据用户的不同要求组成单母线、单母线分段、双母线及桥形接线等不同的接线方式。

根据需要,gis的气体系统可以划分为若干气室。如断路器室、母线室、进出线气室和电压互感器气室、避雷器气室等,各气室的气体监视装置就地安装。一般每个间隔设有一个就地控制柜,各元件控制回路等二次部分都集中配置在控制柜中。

2、产品优点

1)紧凑型设计,占用空间小,最小间隔宽度为0.8m

2)自能灭弧式断路器,开断性能好,维修周期长

3)模块化设计,能满足各种变电站接线布置的需要

4)采用新型传感元件,全面监视系统运行状态

5)间隔运输单元在厂内完成试验,现场安装调试时间短

6)重量轻,运输方便

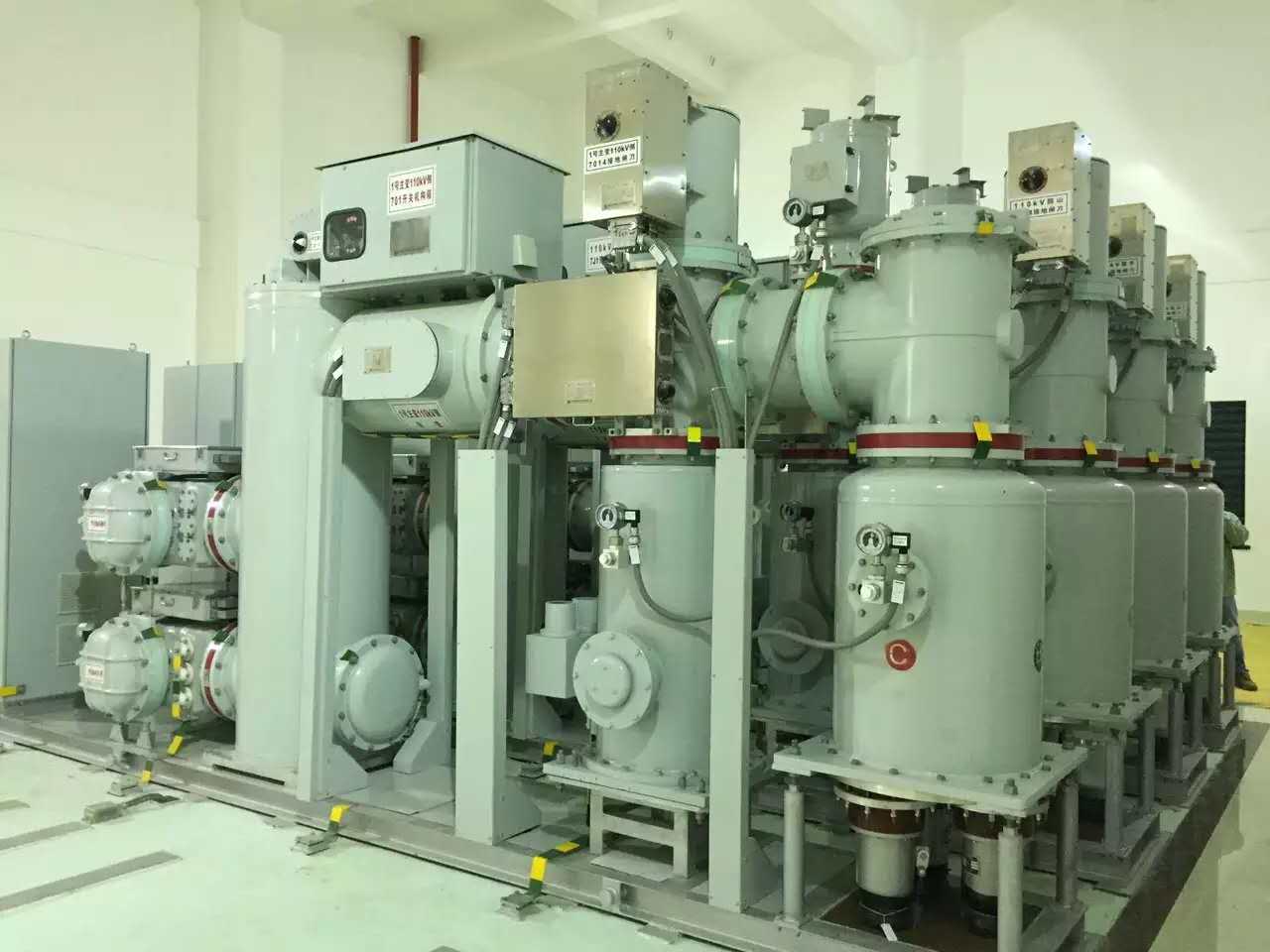

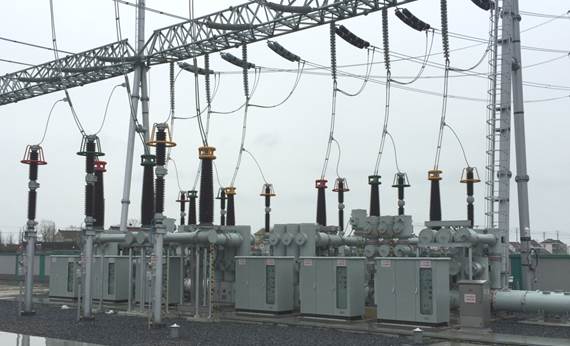

3、产品照片

说明: c:\documents and settings\administrator\桌面\项目文件\3-宣传资料\gis宣传资料(150318)\img_1537.jpg

说明: e:\西开有限及其它厂家产品资料\产品照片\img_3713.jpg

二、zf1-252 kv gis

1、产品介绍

本产品可用于三相交流50hz,220kv电力系统。本gis采用主母线共箱,功能单元分箱式布置结构。元件采用模块化设计思路,便于现场安装及维护。该设备主要包括断路器、隔离开关、检修/故障接地开关、电流互感器、电压互感器、避雷器、母线、进出线套管或电缆终端盒、波纹管、汇控柜等电器元件。

2、产品优点

1)紧凑型设计,占用空间小,最小间隔宽度为1.95m

2)自能灭弧式断路器,开断性能好,维修周期长

3)模块化设计,能满足各种变电站接线布置的需要

4)采用新型传感元件,全面监视系统运行状态

5)间隔运输单元在厂内完成试验,现场安装调试时间短

6)重量轻,运输方便。

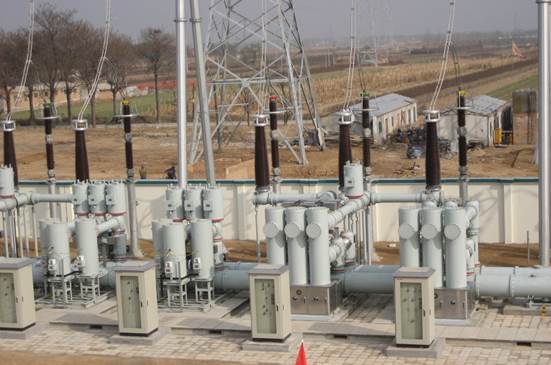

3、产品照片

说明: e:\销售管理处\gis照片\照片\永济照片\img_0622.jpg

说明: e:\西开有限及其它厂家产品资料\产品照片\img_3706.jpg

【】
